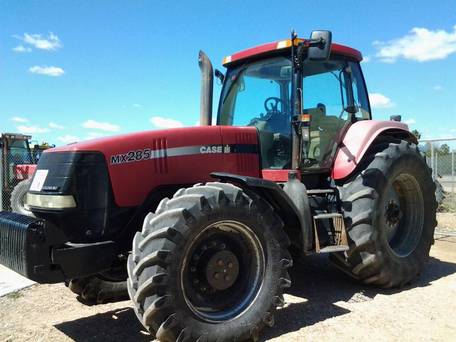

Fiche Technique Case IH MX285 Magnum
Présentation générale | |
| Marque | Case IH |
| Type | Tracteur pour grandes cultures |
| Fabriqués | Racine, Wisconsin, USA |
Puissance | |
| Moteur | 287 hp 214.0 kW |
| Prise de force (réclamée) | 240 ch 179.0 kW |
| Barre de traction (testée) | 203.74 hp 151.9 kW |
| Prise de force (testée) | 276.12 hp 205.9 kW |
Mécanique | |
| Châssis | 4x4 MFWD 4WD |
| Direction | puissance hydrostatique |
| Freins | différentiel hydraulique à disque humide |
| Cabine | Surveyor Cabine de série avec climatisation. Climatisation automatique en option. |
| Transmission | Transmission à 18 vitesses à pleine puissance |
Capacité | |
| Carburant | 160 gal 605.6 L |
| Hydraulic system | 45.5 gal 172.2 L |
Hydraulique | |
| Type | centre fermé à compensation de débit de pression (PFC) avec priorité parallèle |
| Capacité | 45.5 gal 172.2 L |
| Pression | 2950 psi 203.4 bar |
| Vannes | 3 à 5 |
| Débit total | 38.6 gpm 146.1 lpm |
| 53.1 gpm 201.0 lpm (en option) | |
Attelage | |
| Type arrière | III/IIIN |
| Contrôle | contrôle électronique du tirant d'eau |
| Relevage arrièr | 14,970 lbs 6790 kg |
| 17,920 lbs 8128 kg (en option) | |
| Attelage avant | en option |
| Relevage avant | 7,170 lbs 3252 kg |
Prise de force | |
| Prise de force arrière | indépendante |
| Régime arrière | 1000 (1.75) |
| 540/1000 (1.375 en option) | |
Numéros de série | |
| 2003 | JAZ125000 |
| 2004 | JAZ129400 |
| 2005 | JAZ134001 |
| 2006 | JAZ138614 |
Électrique | |
| Masse | négative |
| Système de charge | alternateur |
| Ampérage de charge | 135 |
| Tension de charge | 12 |
| Batteries | 2 |
| CCA batterie | 1000 |
| Volts batteri | 12 |
Détail du moteur | |
| CDC | |
| diesel turbocompressé | |
| 6 cylindres 24 soupapes | |
| refroidissement liquide | |
| Cylindrée | 504.5 ci 8.3 L |
| Alésage/course | 4.488x5.315 pouces 114 x 135 mm |
| Émissions | Tier II |
| Puissance | 287 hp 214.0 kW |
| Filtre à air | éléments en papier doubles |
| Compression | 17.0:1 |
| Régime nominal | 2000 |
| Couple | 1853 lb-ft 2512.7 Nm |
| Couple RPM | 1400 |
| Volts du démarreur | 12 |
| Capacité d'huile | 22 qts 20.8 L |
| Capacité du liquide de refroidissement | 24 qts 22.7 L |
Transmission | |
| Type de batterie | transmission intégrale |
| Vitesse | 18 en avant et 4 en arrière |
| Embrayage | disques humides électro-hydrauliques |
Dimensions | |
| Empattement | 118.3 pouces 300 cm |
| Hauteur (cabine) | 124.6 pouces 316 cm |
| Essieu arrière | 4 par 120 pouces 101 par 3048 mm |
| Essieu arrière | 4.5 par 120 pouces 114 par 3048 mm |
| Voie avant | 60 à 88 pouces 152 à 223 cm |
