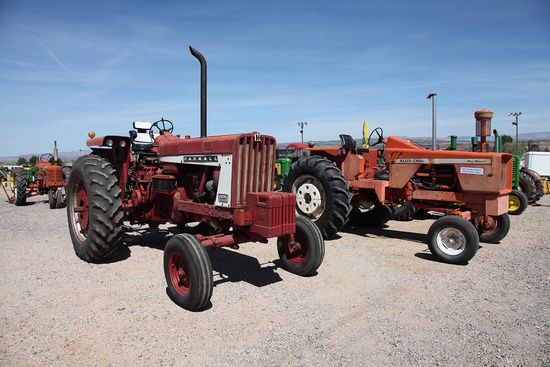

Fiche Technique Allis Chalmers 190
Présentation générale | |
| Marque | Allis Chalmers |
| Type d'appareil | Tracteur pour grandes cultures |
| Fabriqués | West Allis, Wisconsin, USA |
| Total construit | 4726 |
| Prix d'origine | $7,172 |
Puissance | |
| Barre de traction (testée) | 65.33 hp 48.7 kW |
| Prise de force (testée) | 77.20 ch 57.6 kW |
Mécanique | |
| Châssis | 4x2 2WD |
| Direction | puissance hydraulique |
| Freins | disque actionné par une bande |
| Cabine | Poste de conduite ouvert. Cabine d'usine disponible à partir de 1965. |
| Transmission | Boîte de vitesses à deux vitesses à 8 rapports |
Capacité | |
| Carburant | 48 gal 181.7 L |
| Système hydraulique | 9 gal 34.1 L |
Hydraulique | |
| Type | centre ouvert |
| Capacité | 9 gal 34.1 L |
| Pression | 2000 psi 137.9 bar |
| Débit de la pompe | 12 gpm 45.4 lpm |
Attelage | |
| Type arrière | II |
| Type de batterie | Coupleur Allis |
Prise de force | |
| Prise de force arrière | en direct |
| Régime arrière | 540 |
| 1000 | |
| 540/1000 | |
Numéros de série | |
| Emplacement | Numéro de série sur le côté gauche du tracteur, estampillé dans la bride où le moteur et la transmission se rencontrent. |
| 1964 | 1001 |
| 1965 | 2485 |
| 1966 | 8219 |
| 1967 | 13273 |
| 1968 | 19262 |
| 1969 | 23234 |
| 1970 | 25901 |
| 1971 | 29136 |
| 1972 | 31118 |
Électrique | |
| Masse | négatif |
| Batteries | 1 (gaz) |
| 2 (diesel) | |
| Volts batteri | 12 |
| Batterie AH | 53 (gaz/LP) |
| 95 (gaz en option) | |
| 190 (diesel) | |
Détail du moteur | |
| Allis Chalmers G2500 | |
| essence | |
| 6 cylindres | |
| refroidissement liquide | |
| Cylindrée | 265 ci 4.3 L |
| Alésage/course | 3.75x4.00 pouces 95 x 102 mm |
| Filtre à air | sec |
| Compression | 8:1 |
| Régime nominal | 2200 |
| Ordre de tir | 1-5-3-6-2-4 |
| Capacité du liquide de refroidissement | 18 qts 17.0 L |
| Écartement des bougies d'allumage | 0.025 pouces 0.635 mm |
| Écart de point | 0.016 inches 0.406 mm |
| Jeu de soupape d'admission | 0.020 pouces 0.508 mm (à chaud) |
| Jeu de soupape d'échappement | 0.025 inches 0.635 mm (chaud) |
Transmission | |
| Transmission | Directeur de puissance |
| Type | power shift à deux vitesses |
| Vitesse | 8 en avant et 2 en arrière |
| Embrayage | disque sec |
| Capacité d'huile | 32 qts 30.3 L |
| 38 qts 36.0 L (S/N 23000 et plus) | |
| La transmission est commandée par le levier de vitesse et le levier Power Director. Le tracteur doit être arrêté et l'embrayage doit être utilisé pour sélectionner l'une des quatre vitesses avant ou arrière. Le levier du Power Director a des positions haute, basse et neutre. Le Power Director peut être changé en cours de route sans embrayage. En plaçant le Power Director au point mort, le tracteur s'arrête tout en gardant la prise de force engagée. | |
Dimensions de la machine | |
| Empattement | 105.75 pouces 268 cm |
| Poids | 7665 lbs 3476 kg |
